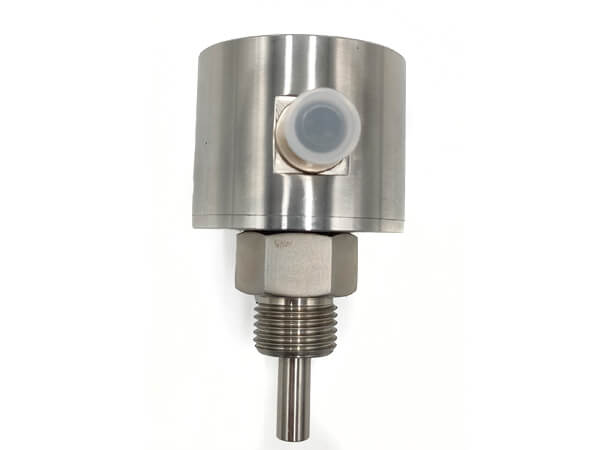

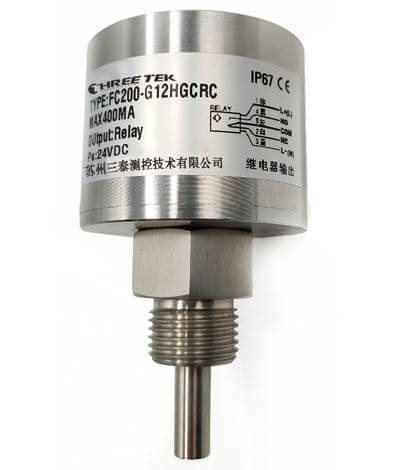

FC200電子式流量開關

原理·特點

• 原理
•   基于熱式原理，在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走。電阻值被改變，兩個電阻差值被用作判斷流速的依據。


• 特點
•    無活動部件，免維護，安裝方便，一種型號適用多種管徑要求，開關量連續可調，極低的壓力損失，結構緊湊，LED顯示流動趨勢及開關狀態。

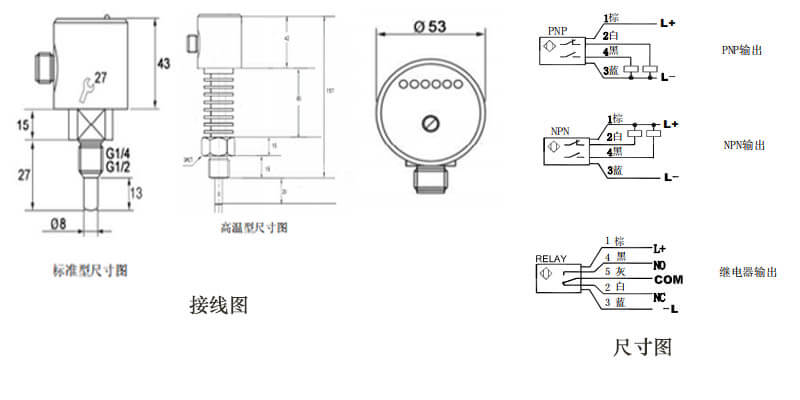

 一、尺寸圖、接線圖及應用

 二、主要技術參數

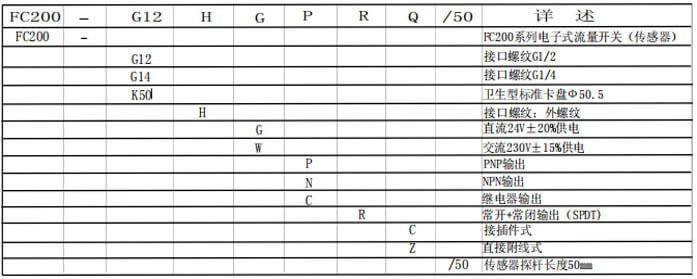

三、選型表

四、產品調試

對于輸出形式為PNP、NPN和繼電器的流量開關，其LED指示的含義如下：

－紅燈亮 流速低于設定點（晶體管不導通/繼電器不動作）

－黃燈亮 流速等于或高于設定點（晶體管導通/繼電器動作）

－黃燈和綠燈亮流速超出設定點的程度（綠燈1、2、3或4 與黃燈一起亮）。

1.將流量開關裝好，使介質以需要檢測的流速流動，調整電位計，使第一個綠色LED恰好變亮。當流速低于當前值時，開關就釋放，若要使開關點比當前流速小，可調整電位計使綠色LED多亮一些。

2.如需調節流速大小，具體調節步驟為：擰下塑料螺絲，將一字螺絲刀，插入到產品底部，順時針方向調整旋鈕，綠色LED燈亮的越多，流速越大，逆時針方向調整旋鈕，綠色LED燈亮的越少，流速越小。
